一、项目名称：孟津煤矿顶板“三带”监测项目

二、采 购 人：******有限责任公司

三、项目概况：根据《煤矿防治水细则》第八十七条规定，煤层顶板存在富水性中等及以上含水层或者其他水体威胁时，应当实测垮落带、导水裂隙带发育高度，进行专项设计，确定防隔水煤（岩）柱尺寸。孟津煤矿主采煤层二₁煤顶板平顶山砂岩裂隙含水层富水性强，按要求需实测垮落带、导水裂隙带发育高度。顶板“三带”监测项目内容为实测垮落带、导水裂隙带发育高度。

四、技术要求

采用分布式光纤感测技术，拟在12080工作面施工6个钻孔，监测工作面回采过程中顶板裂隙分布，获取煤层开采过程中顶板“两带”发育的基本规律，指导矿井顶板水害防治工作。

有关项目的研究方案如下：

1、12080工作面开采顶板“三带”发育监测钻孔布置

根据12080工作面的煤层开采条件和井下巷道的布置情况，在12080工作面迎风巷的工作面侧壁中布置顶板“三带”发育监测钻孔，监测孔的开孔位置距巷道顶板40cm。

考虑到不同煤厚与基岩厚度对两带发育高度的影响，在两处位置施工两组钻孔，每组不少于3个钻孔。监测“两带”高度的钻孔垂高应超过预测的“两带”高度10m或以上。

6个钻孔包括4个光纤监测孔，分析地层结构和岩体强度，作为光纤监测的地质结构背景并用于光纤监测成果解译。光纤监测孔，采用光纤感测技术，实时监测工作面回采过程中钻孔全断面覆岩应变，每孔监测数据不少于四万组。

6个钻孔成孔后均进行内窥成像观测。

监测钻孔施工完成并进行内窥成像观测后应及时装设光纤，及时进行封孔，封孔材料要求采用P.O42.5普通硅酸水泥，确保钻孔封严封实，提交封孔记录。

2、钻孔中岩层分布特征测试

钻孔窥视成像探查技术是在钻孔内，通过探头在钻孔中任意位置获得的图像信息，传输到计算机上，直接观测钻孔中的裂隙发育情况，实现精确地观察底板破坏深度，利用高分辨率成像技术来表现井壁原位岩性变化形态、构造裂隙、断裂岩溶和隐伏于孔壁外直观的图像数据，这些图像数据能反映更加丰富和精确的地质岩体信息。

本项目用钻孔窥视成像来观测底板岩层的完整性和原生裂隙的发育特征、受采动岩体裂缝带内岩层的裂缝发育宽度、连通情况，岩体破碎状况和垮落岩块的分布情况，以及钻孔内部裂缝的渗水和孔内水位变化情况等，并结合钻孔压水测试液漏失量研究采动岩层的裂隙发育和漏水及含水情况，为研究确定“三带”尤其是垮落带的发育高度提供依据。

钻孔窥视成像系统工作结构框图如图1所示。

图1  全景面钻孔摄像系统结构框

本项目钻孔窥视成像系统是采用先进的图像采集与处理技术，系统高度集成，内存大，本系统的测试窗口为360°（全孔观测），对所有的观察物都能全方位，全柱面的观测。它通过带光源的防水摄像探头放入地下钻孔中（垂直孔＼水平孔＼斜孔＼俯、仰角孔），可现场对钻孔中地质体的各种特征及细微变化实时观测、监控和记录。观测地层岩性、岩石结构、活动性断层、钻孔内裂隙产状及发育情况、地层注浆后浆液充填情况、夹层破碎带、岩溶、暗河、堆积体、突发性涌水、地下水位变化等。

钻孔全孔壁成像系统仪器要求如下：

——仪器现场安装与操作过程简单，整个测井过程中无需仪器操作员其它操作，实时采集、实时存盘，现场直接观察展开图像，全孔壁一次成像，不遗漏的记录全孔壁图像。

——测井完毕3~5秒即可成图，现场就能快速打开并浏览全孔壁的连续的数字图像，能适时的对全孔图像资料作地质解释（能测量岩层的厚度、裂隙的宽度，计算地层构造的倾向、倾角，图像标注、绘制解释线画图等）。

——具有防雾、防渗及高耐压性能。

——测试结果运用光平衡与无缝拼接技术，保证孔壁影像的真实与完整性，可以将展开的孔壁图像卷积起来旋转观察。

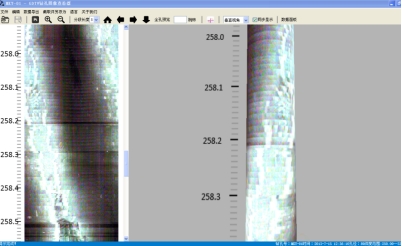

图2  彩色钻孔电视编辑界面示例

3、传感光缆的安装

将传感光缆通过扎带固定在φ50mm的钢管表面，钢管外侧的两根应变光缆在底部分别采用7mm铠装引线和应变光缆呈U型回路方式，从钢管内部同步引出孔口，钢管内部不充填注浆材料。把固定好光缆的不锈钢管放入钻孔内部，钻机控制钢管推进速度，沿着钻孔方向将光缆下放。在下放时每间隔1m绑扎固定传感光缆，在钻孔内钢管对接前将发泡胶按每隔2m充填入管道内部固定钢管内光缆。对接钢管继续向内植入，直至完成所有光缆的下放工作。

有关传感光缆安装示意图，如图3所示。

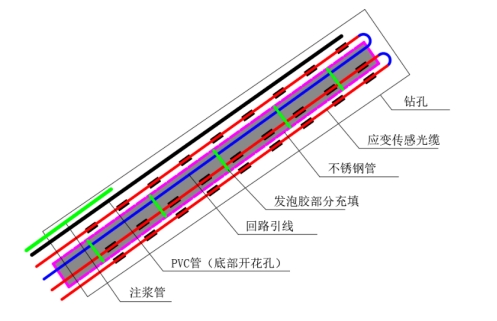

图3  有关传感光缆安装示意图

光缆下放完成后，开始孔口封口工作。首先把长约3m的注浆管放进钻孔，放在光缆的对侧。通过钻孔里塞入棉絮条，同时采用矿用聚氨酯膨胀快干胶1:1混合充分后塞进钻孔。孔口封口长度1m左右，等待30min左右即可达到封口效果，可以开始下一步注浆工作。做好孔口光缆与引线保护工作，安装完成后将孔口的引线引至安全地带，进行测试即可。

4、顶板裂隙发育监测系统

将所有传感光缆布设完毕后，利用多芯通信光缆与冗余光纤引线线路串联连接，通过主光缆与防爆型光纤解调仪连接。光纤解调仪放置在就近的变电所或其他指定位置以提供稳定的输入电源，然后光纤解调仪利用RJ45网线接入井下就近的环网交换机，分配IP地址后通过工业环网将数据传输至地面监控中心进行自动化监测与数据保存，线路集成，如图4所示。

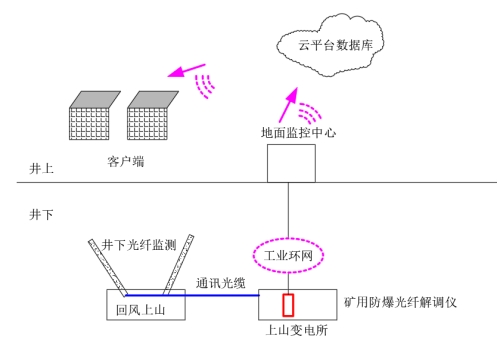

图4  线路集成示意图

所有监测孔中传感光缆的光路信号在解调设备采集数据。解调设备通过无线数传或有线传输发送至云服务器，从而实现整体监测单元的网络化控制。配合相关云平台系统，进行自动化测量、储存和分析，通过传输网络可以实时在线监测、查看监测结果，最终达到自动化监测的目的。有关监测系统集成架构图，见图5所示。

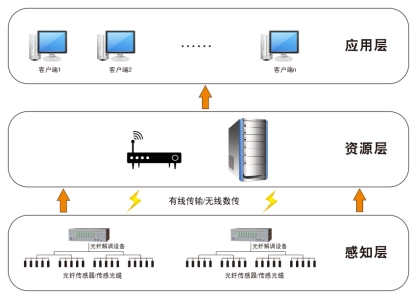

图5  系统集成架构图

5、其他技术要求

对12080工作面采用分布式光纤监测法、钻孔窥视法、测井法等对二₁煤层顶板两带发育高度进行实测，并与经验公式和数值模拟的方法相结合，分析研究确定矿井二₁煤层开采“三带”发育高度及规律，为隐蔽致灾因素普查和开采安全性评价提供基础依据。

提交的监测和研究报告符合《煤矿安全规程》、《煤矿防治水细则》、《煤矿隐蔽致灾因素普查规范》和《河南省煤矿防治水管理办法》〔2021〕18号文中的相关要求。

6、资料提交

现场工程结束后30 天内提交原始资料及成果资料，资料符合相关规定规范要求。
